三防漆也叫PCBA电子线路板保护涂层，由于其价格较低，长期作为电路板等电子产品在恶劣环境下的保护材料。但在长期的使用实践中，三防漆的缺陷也困扰着越来越多的企业。以下，百腾小编就来简单分享：三防漆对人体的危害有哪些？如何防护？

鉴于三防漆在PCBA线路板上的涂层工艺对于人体有害性的特点，越来越多的企业寻求更好的纳米涂层工艺来替代，从而保障PCBA线路板工艺更环保。

百腾科技派瑞林（Parylene）纳米涂层特点

百腾科技（苏州）有限公司提供的派瑞林（Parylene）纳米涂层是一种无色透明，无毒无害，不易燃的防潮防湿防腐蚀的纳米镀膜产品。根据不同产品，使用不同型号的涂料，普通使用的涂层厚度大概是2um左右。该镀膜工艺广泛应用于：电子数码产品、电子元器件、PCBA板、精密马达、轴承、精密仪器等产品。

派瑞林（Parylene）镀膜工艺通过化学气相沉积（CVD）工艺原理

即派瑞林（Parylene）涂层工艺是使用化学气相沉积（CVD）工艺在真空下沉积的。派瑞林（Parylene）的（CVD）工艺分为三个步骤（升华，热解，沉积）。首先，将二聚体（具有两个重复单元的前体）升华。下一步，在高于＞ 500°C的温度下通过热解将二聚体裂解为两种单体。之后，单体在基材表面（以及腔室表面）上聚合，形成线性聚合物链。较后一步在室温下进行，得到派瑞林（Parylene）保形涂层。

派瑞林（Parylene）原料满足ROHS认证，无毒无刺鼻气味，满足环保要求；可进行批量加工，PCBA线路板不需要一片一片地喷涂；镀膜完成后无需固化。将三防漆的缺陷一一攻克，其工艺图解如下：

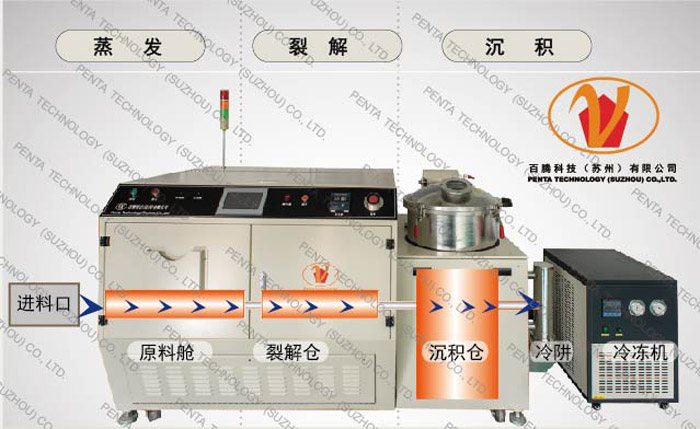

百腾科技派瑞林真空镀膜工艺原理图示

Parylene薄膜具有厚度均匀、致密无针孔、透明无应力、优异的电绝缘性和防护性等特点，可应用在光电材料、磁性材料、服装及文物保护等领域，因其生物兼容性和生物稳定性，还可以应用在医用领域。然而，需要注意的是，Parylene涂覆对于材料表面的要求比较高，要求附着力好，无杂质，因此在进行涂覆前，必须对物件的表面进行一定预处理，以增加涂覆物件的附着力。

通过以上图示，派瑞林镀膜装置通过控制加热装置对镀膜室的温度进行调整，可以对基板上的镀膜液进行蒸发，提高镀膜效果，镀膜室还连接设置设置在设备室内部的真空装置，通过真空装置对镀膜室进行抽真空，使得镀膜过程在真空中进行，使得镀膜紧固性高，提高镀膜效果。

综上所述，百腾小编为您简单概述了传统镀膜技术与派瑞林真空镀膜技术的特点，希望更多的案例分享能让更多的了解派瑞林真空镀膜设备的价值特点。

百腾Penta精耕镀膜行业30年，我们将会持续为大家提供Parylene真空气镀膜技术行业资讯和相关问题解答，百腾Penta开发的PVD真空镀膜机，CVD真空镀膜机，XeF2二氟化氙蚀刻机，真空脱气炉，二氟化氙材料、派瑞林材料，提供派瑞林(Parylene)纳米涂层加工。并可根据不同需求设计定制派瑞林（parylene）真空镀膜设备和与其配套的相关设备系统，帮助企业产品提升更好防护品质。
