百腾科技分享┃派瑞林镀膜为什么要做盐雾测试?
发布时间:2021-07-26 15:57:30 点击次数:1158

很多企业为了验证产品上的金属部件暴露于大气或其它环境中是否发生腐蚀可以将产品在使用环境下放置足够长的时间,这样做既耗时又费力。盐雾测试(salt spray test)就是一种人造气氛的加速抗腐蚀评估方法,盐雾测试是一种加速测试方法用时短不需要几年只需要几天甚至几小时。


以下,百腾科技小编就来简单介绍:派瑞林镀膜为什么要做盐雾测试?

1.盐雾腐蚀原理

金属材料大多数的腐蚀发生在大气环境中,大气中含有氧气、湿度、温度变化和污染物等腐蚀成分和腐蚀因素。盐雾腐蚀就是一种常见和最有破坏性的大气腐蚀。


盐雾对金属材料的腐蚀,主要是导电的盐溶液渗入金属内部发生电化学反应,形成“低电位金属—电解质溶液一高电位杂质”微电池系统,发生电子转移,作为阳极的金属出现溶解,形成新的化合物即腐蚀物。盐雾腐蚀破坏过程中起主要作用的是氯离子,它具有很强的穿透本领,容易穿透金属氧化层进入金属内部,破坏金属的钝态;同时,氯离子具有很小的水合能,容易被吸附在金属表面,取代保护金属的氧化层中的氧,使金属受到破坏。



2.盐雾测试前后对比

盐雾测试就是一种人造气氛的加速抗腐蚀评估方法。它是将一定浓度的盐水雾化;然后喷在一个密闭的恒温箱内,通过观察被测样品在箱内放置一段时间后的变化来反映被测样品的抗腐蚀性,它是一种加速测试方法,其盐雾环境的氯化物的盐浓度,可是一般天然环境盐雾含量的几倍或几十倍,使腐蚀速度大幅提高,对产品进行盐雾试验,得出结果的时间也大幅缩短。


在天然环境下对某产品样品进行试验,腐蚀时间可能需要一年甚至数年,而在人工模拟盐雾环境条件下试验,只要数天甚至是数小时,即可得到相似的结果。



3.四种盐雾腐蚀测试方法及分类

1).中性盐雾试验(NSS)、2).乙酸盐雾试验(AASS)、3).铜加速乙酸盐雾试验(CASS)、4).交变盐雾试验。



试验方法

中性盐雾试验(NSS)

乙酸盐雾试验(AASS)

铜加速乙酸盐雾试验(CASS)

交变盐雾试验

温度

35C°±2C°

35C°±2C°

50C°±2C°

35C°-35C°

80cm2的水平面积平均沉降率

1.5ml/h±0.5ml/h

氯化钠溶液的浓度

50g/L±5g/L

pH

6.5-7.2

3.1-3.3

3.1-3.3

6.5~7.2

适用范围

金属、合金、金属覆盖层阳极氧化膜、金属基体

铜+镍+铬或铜+铬装饰性镀层及铝的阳极氧化膜

铜+镍+铬或镍+铬装饰性镀层及铝的阳极氧化膜

同NSS

(GB/T 10125中四种盐雾测试方法的对比)



盐雾试验结果评定

盐雾试验的结果评定方法包括:1.评级法;2.腐蚀物出现评定法;3.称重法。



评级法

把腐蚀面积与总面积之比的百分数按一定的方法划分成几个级别,以某个级别作为合格判定依据,它适合平板样品进行评价。如GB/T6461-2002,ISO 10289-2001,ASTM B 537-70(2013),ASTM D 1654-2005均采用该方法对盐雾测试结果进行评估。

保护评级和外观评级



缺陷面积A/%

评级R或RA

缺陷面积A/%

评级Rp或RA

无缺陷

10

2.5<A≤5.0

4

0<A≤0.1

9

5.0<A≤10

3

0.1<A≤0.25

8

10<A≤25

2

0.25<A≤0.5

7

25<A≤50

1

0.5<A≤1.0

6

50<A

0

1.0<A≤2.5

5




覆盖层破坏类型的分类

覆盖层破坏程度的主观评价

A

覆盖层破坏所致的斑点或颜色变化

Vs

非常轻度

B

很难看得见甚至看不见的覆盖层腐蚀所致的发暗

S

轻度

C

阳极性覆盖层的腐蚀产物

m

中度

D

阴极性覆盖层的腐蚀产物

x

重度

E

表面点蚀



F

碎落、起皮、剥落



G

鼓泡



H

开裂



I

龟裂



J

鸡爪状或星状缺陷








RP和RA值的计算方式:

RP / RA=3(2   – log A)

RP—保护评级值;

RA —外观评级值;

A—计算RP时,为基体金属腐蚀部分占总面积的百分比;计算RA时,为保护层腐蚀部分占总面积的百分比。



覆盖层分类及主观评价


保护评级的表示方法为:RA /

如:轻微生锈超过表面1%,小于表面2.5%时,表示为:5/



外观评级的表示方法为:—/RA +主观评价+覆盖层破坏等级

如:中度起斑点,面积超过20%,表示为: /2mA



性能评级的表示方法为:RA +主观评价+覆盖层破坏等级

如:试样未出现基体金属腐蚀,但出现小于总面积的1%的阳极性覆盖层的轻度腐蚀,表示为10/6sC

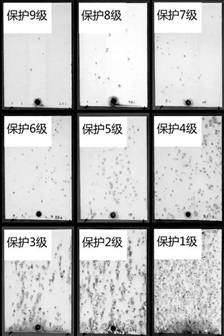

对基体金属呈阴极性的覆盖层照片)



腐蚀物出现评定方法

一种定性的判定方法,它以盐雾腐蚀试验后,产品是否产生腐蚀现象来刘一样品进行判定。如JB4159-1999,GJB4.11-1983,GB/T4288-2003采用该方法对盐雾测试结果进行评估。


电镀件类型

腐蚀物特征

钢铁件镀锌

灰色或黑色镀层腐蚀物和棕色铁锈

钢铁件镀铬

灰色或黑色镀层腐蚀物和棕色铁锈

钢铁件镀镉

棕色铁锈

铜镀银

绿色铜锈

铜镀锡

灰色镀层腐蚀物和绿色铜锈

(常见电镀件盐雾试验后的腐蚀特征表)




称重法

通过对腐蚀试验前后样品的重量进行称重的方法,计算出受腐蚀损失的重量来对样品耐腐蚀质量进行评判,它特别适用于对某种金属耐腐蚀质量进行考核。

腐蚀速率计算方法:

V失— 金属腐蚀速率,g/m2·h;

m0— 试件腐蚀前的质量,g;

m1— 试件腐蚀前的质量,g;

S — 试件的面积,m2;

t — 试件的腐蚀时间,h。


【盐雾试验的影响因素】

1.试验温湿度

金属腐蚀的临界相对湿度大约为70%。当相对湿度达到或超过这个临界湿度时,盐将潮解而形成导电性能良好的电解液。当相对湿度降低,盐溶液浓度将增加直至析出结晶盐,腐蚀速度相应降低。温度升高,分子运动加剧,高盐雾腐蚀速度越快。国际电工委员会指出:温度每升高10℃,腐蚀速度提高2~3倍,电解质的导电率增加10~20%。对于中性盐雾试验,一般认为试验温度选在35℃较为恰当。


2.溶液的浓度

浓度在5%以下时,钢、镍、黄铜的腐蚀速度随浓度的增加而增加;当浓度大于5%时,这些金属的腐蚀速度却随着浓度的增加而下降。这是因为,在低浓度范围内,氧含量随盐浓度的增加而增加;当盐浓度增加到5%时,氧含量达到相对的饱和,如果盐浓度继续增加,氧含量则相应下降。氧含量下降,氧的去极化能力也下降即腐蚀作用减弱。对于锌、镉、铜等金属,腐蚀速度却始终随着盐溶液浓度的增加而增加。



3.样品的放置角度

盐雾的沉降方向是接近垂直方向的,样品水平放置时,它的投影面积较大,样品表面承受的盐雾量也较多,因此腐蚀较严重。研究结果表明:钢板与水平线成45度角时,每平方米的腐蚀失重量为250g,钢板平面与垂直线平行时,腐蚀失重量为每平方米140 g。GB/T 2423.17-93标准规定:平板状样品的放置方法,应该使受试面与垂直方向成30度角。


4.pH

pH值越低,溶液中氢离子浓度越高,酸性越强腐蚀性也越强。中性盐雾试验(NSS) pH值为6.5~7.2。由于受到环境因素的影响,盐溶液的pH值会发生变化。为此国内外的盐雾试验标准对盐溶液的pH值范围都作了规定,并提出稳定试验过程中盐溶液pH值的办法,以提高盐雾试验结果的重现性。


5.盐雾沉降量和喷雾方式

盐雾颗粒越细,所形成的表面积越大,被吸附的氧量越多,腐蚀性也越强。传统的喷雾方法包括气压喷射法和喷塔法,较明显的缺点是盐雾沉降量均匀性较差,盐雾颗粒直径较大。不同的喷雾方法对盐溶液的pH值也会产生影响。



【盐雾试验相关标准】

1.盐雾试验一小时相当于自然环境多久?

盐雾试验分为二大类,一类为天然环境暴露试验,另一类为人工加速模拟盐雾环境试验。人工模拟盐雾环境试验是利用一种具有一定容积空间的试验设备——盐雾试验箱,在其容积空间内用人工的方法,造成盐雾环境来对产品的耐盐雾腐蚀性能质量进行考核。它与天然环境相比,其盐雾环境的氯化物的盐浓度,可以是一般天然环境盐雾含量的几倍或几十倍,使腐蚀速度大大提高,对产品进行盐雾试验,得出结果的时间也大大缩短。如在天然暴露环境下对某产品样品进行试验,待其腐蚀可能要1年,而在人工模拟盐雾环境条件下试验,只要24小时,即可得到相似的结果。



人工模拟盐雾试验又包括中性盐雾试验、醋酸盐雾试验、铜盐加速醋酸盐雾试验、交变盐雾试验。

(1)中性盐雲试验(NSS试验)是出现很早目前应用领域很广的一种加速膚蚀试验方法。它采用5%的氯化钠盐水溶液,溶液PH值调在中性范围(6~7)作为喷零用的溶液。试验温度均取35"C,要求盐的沉降率在1~2ml/80cm2h之间。

(2)错酸盐零试验(ASS试验)是在中性盐雾试验的基础上发展起来的。它是在5%氯化钠溶液中加入ー些冰錯酸,使溶液的PH值降为3左右,溶液变成酸性,很后形成的盐零也由中性盐变成酸性。它的腐蚀速度要比NSS试验快3倍左右。

(3)铜盐加速錯酸盐零试验(CASS试验)是国外新近发展起来的一种快速盐雲腐蚀试验,试验温度为50C,盐溶液中加入少量铜盐一氯化铜,强烈发膚蚀。它的腐蚀速度大约是NSS试验的8倍。



2.盐雾测试具体时间换算为:

中性盐零试验24h--自然环境1年,

醋酸盐试验24h--自然环境3年,

铜盐加速乙酸盐零试验24h--自然环境8年。



综上所述,以上为做盐雾测试知识点,在派瑞林(parylene)镀膜工艺中,盐雾测试是一项重要的工序,保证客户产品镀膜效果的均匀性。
